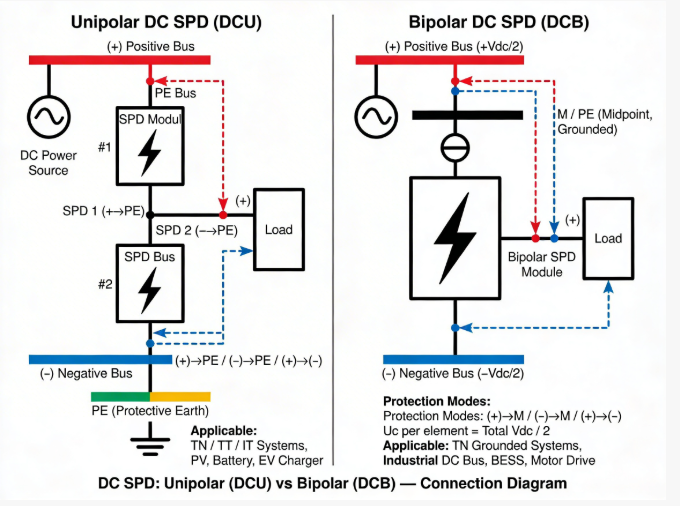

DC SPD Unipolar vs Bipolar 결선도를 기준으로 각 회로를 설명드립니다.

​

Unipolar DC SPD (DCU) 회로

Unipolar 결선의 핵심은 각 극(+, −)을 PE(보호접지)에 대해 독립적으로 보호하는 것입니다. DC 전원의 (+) 버스와 PE 사이에 SPD 1개, (−) 버스와 PE 사이에 SPD 1개가 각각 병렬로 연결됩니다. 정상 상태에서는 전류가 SPD를 통해 흐르지 않고 부하(Load)로만 흐르지만, 서지 발생 시 SPD가 도통되어 서지 에너지를 PE로 방전합니다.

보호 경로 3가지:

• (+) → PE: 양극 서지를 접지로 방전

• (−) → PE: 음극 서지를 접지로 방전

• (+) → (−): 두 SPD가 직렬로 동작하여 선간 서지 보호 (Common Mode → Differential Mode)

이 구성은 접지/비접지 시스템 모두 적용 가능하므로 PV(태양광), 배터리, EV 충전기, IT 네트워크에 적합합니다.

​

Bipolar DC SPD (DCB) 회로

Bipolar 결선은 중간 접지점(M, Midpoint)이 있는 DC 시스템 전용 구성입니다. (+) 버스는 +Vdc/2, (−) 버스는 −Vdc/2의 전압을 가지며, 중간점 M이 PE에 접지됩니다. 하나의 Bipolar SPD 모듈이 세 단자 (+), (−), M/PE에 모두 연결됩니다.

보호 경로 3가지:

• (+) → M/PE: 양극 측 서지 방전 (Uc = 전체 전압의 절반)

• (−) → M/PE: 음극 측 서지 방전 (Uc = 전체 전압의 절반)

• (+) → (−): 선간 서지 동시 보호

중간 접지점 덕분에 각 SPD 소자에 걸리는 최대 동작 전압(Uc)이 전체 DC 전압의 절반이 되므로, 더 낮은 클램핑 전압으로 정밀한 보호가 가능합니다. 주로 산업용 DC 버스, BESS, 모터 드라이브, 서보 시스템에 적용됩니다.

​

Unipolar vs Bipolar 핵심 차이 요약

​
