ESS + PV 1500 Vdc 3 MW급 PV 연계 ESS 공용 DC 버스

1500 Vdc 3 MW급 PV 연계 ESS 공용 DC 버스라면, PV 측은 IEC 61643‑32/KS C IEC 61643‑31, ESS/배터리 측은 IEC 61643‑41 규격을 반영한 DC SPD와 GFDI·IMD를 조합해서 보호 체계를 잡는 것이 합리적인 설계 방향입니다.   아래는 정격을 기준으로 한 설계·설명 포인트입니다.

​

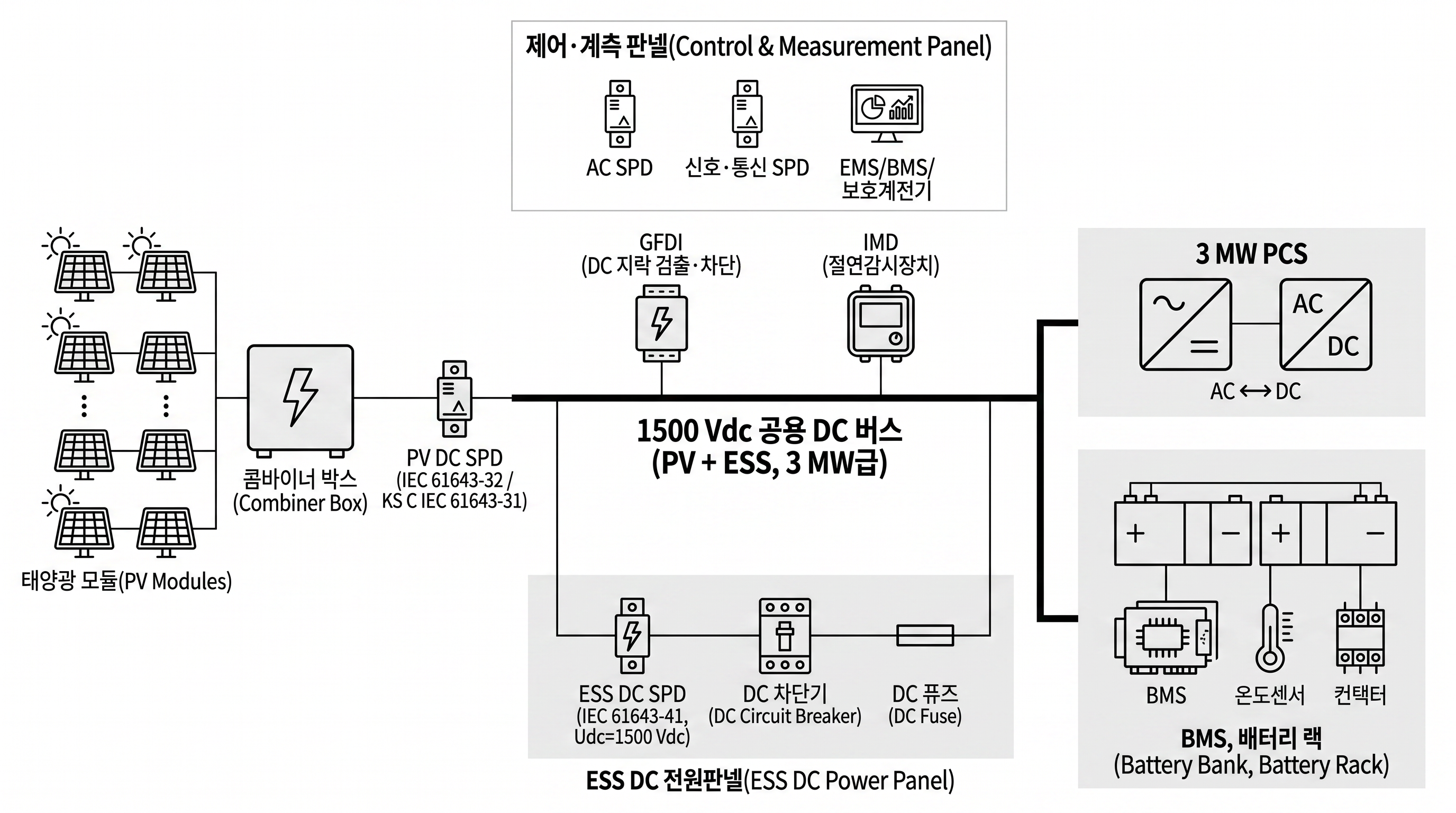

기본 전제 – 1500 Vdc 3 MW 공용 DC 버스

• 버스 전압: 공칭 1500 Vdc (PV Uoc,max와 ESS DC 링크가 동일 버스 사용).

• 전력: 3 MW급 PCS/ESS, 단락전류와 에너지량이 크기 때문에 SPD·차단기 모두 높은 SCCR 요구.

• 구조: PV 어레이 → 공용 DC 버스 → PCS DC 입력 → 배터리 DC 링크.

​

설명 키워드:

• “1500 Vdc, 3 MW급 PV+ESS 공용 DC 버스”

• “고에너지 DC 버스 → SPD·GFDI·IMD 고정격 필요”

PV 측 DC SPD – IEC 61643‑32 / KS C IEC 61643‑31

• 위치

PV 스트링/콤바이너 박스, 공용 DC 버스에 접속되는 PV 인입 지점.

• 규격·정격

규격: IEC 61643‑32(선정·적용), KS C IEC 61643‑31(요구사항·시험).

• 전압 Ucpv: 1500 Vdc 스트링 Uoc,max × 온도계수 반영(보통 1500 V 레인지 제품).

• 파형·방전능력: Type 2 기준 8/20 μs In/Imax, 필요시 Type 1+2 조합(직격 낙뢰·LPS 연계 시).

• 선정 포인트

PV 스트링 Uoc,max, Isc, 설치 환경(옥상/지상, LPS 유무)을 반영하여 Type 1/2/1+2 결정.

• SPD 전단 분리장치(DC 퓨즈/MCB)와 보호 협조, SCCR는 공용 DC 버스 단락전류 수준에 맞춰 충분히 확보.

​

설명 키워드:

• “1500 Vdc PV DC SPD – IEC 61643‑32 / KS C IEC 61643‑31”

• “Type 2 또는 Type 1+2, Ucpv=1500 Vdc, 8/20 μs In/Imax”

• “PV 스트링 Uoc·Isc 기반 정격 선정”

ESS/배터리 측 DC SPD – IEC 61643‑41

• 위치

공용 DC 버스에서 PCS·배터리 DC 링크로 들어가는 ESS 전용 DC 분전반, 배터리 랙 인입부.

• 규격·정격

규격: IEC 61643‑41(저압 DC 전력계통용 SPD), 1500 Vdc까지 적용 가능한 BESS용 DC SPD.

• 전압 Udc: ESS DC 버스 공칭 1500 Vdc에 맞춰 SPD Uc=1500 Vdc급 모델 적용.

• 방전능력: 고에너지 DC 버스 특성상 In/Imax를 충분히 크게(수 kA~수십 kA, 8/20 μs 기준), 필요 시 Type 1+2 구조.

• 선정 포인트

배터리/PCS가 제공할 수 있는 최대 단락전류 Isccr, 시스템 SCCR를 고려.

DC TOV (제어 이상·충전 오류 등) 시 장시간 과전압과 연속 전류에 견딜 수 있는 SPD 구조와 분리장치 조합.

​

설명 키워드:

• “ESS DC 버스용 1500 Vdc SPD – IEC 61643‑41”

• “배터리/PCS SCCR 기준 In/Imax 선정”

• “DC TOV + 대전류 환경에서 SPD 보호·분리 검증”

GFDI·IMD 및 분리장치 – 필수 계층

• GFDI (지락 검출·차단)

PV 스트링, 배터리 스트링/랙 단위 DC 지락 검출·차단으로 공용 DC 버스 지락 사고를 최소 구역으로 한정.

1500 Vdc 환경에 맞는 정격(전압/절연/차단능력)을 갖춘 GFDI 사용.

• IMD (절연감시장치)

1500 Vdc 공용 DC 버스 전체 절연 저하 감시, 임계치 이하 시 PCS/BMS 연계 정지.

• DC 차단기·퓨즈

3 MW급 버스에 맞는 MCCB/ACB급 DC 차단기 및 고속 DC 퓨즈로 SPD·배터리·PCS 보호 협조.

• SPD 전·후단에 적정 용량의 퓨즈/MCB를 배치하여 SPD 단락 시 안전 분리.

​

설명 키워드:

• “1500 Vdc 공용 DC 버스 – GFDI + IMD + DC SPD + DC 차단기/퓨즈”

• “지락·절연·서지·단락을 계층적으로 보호”

• “단일 지점 고장(SPF) 방지 보호 조정”
