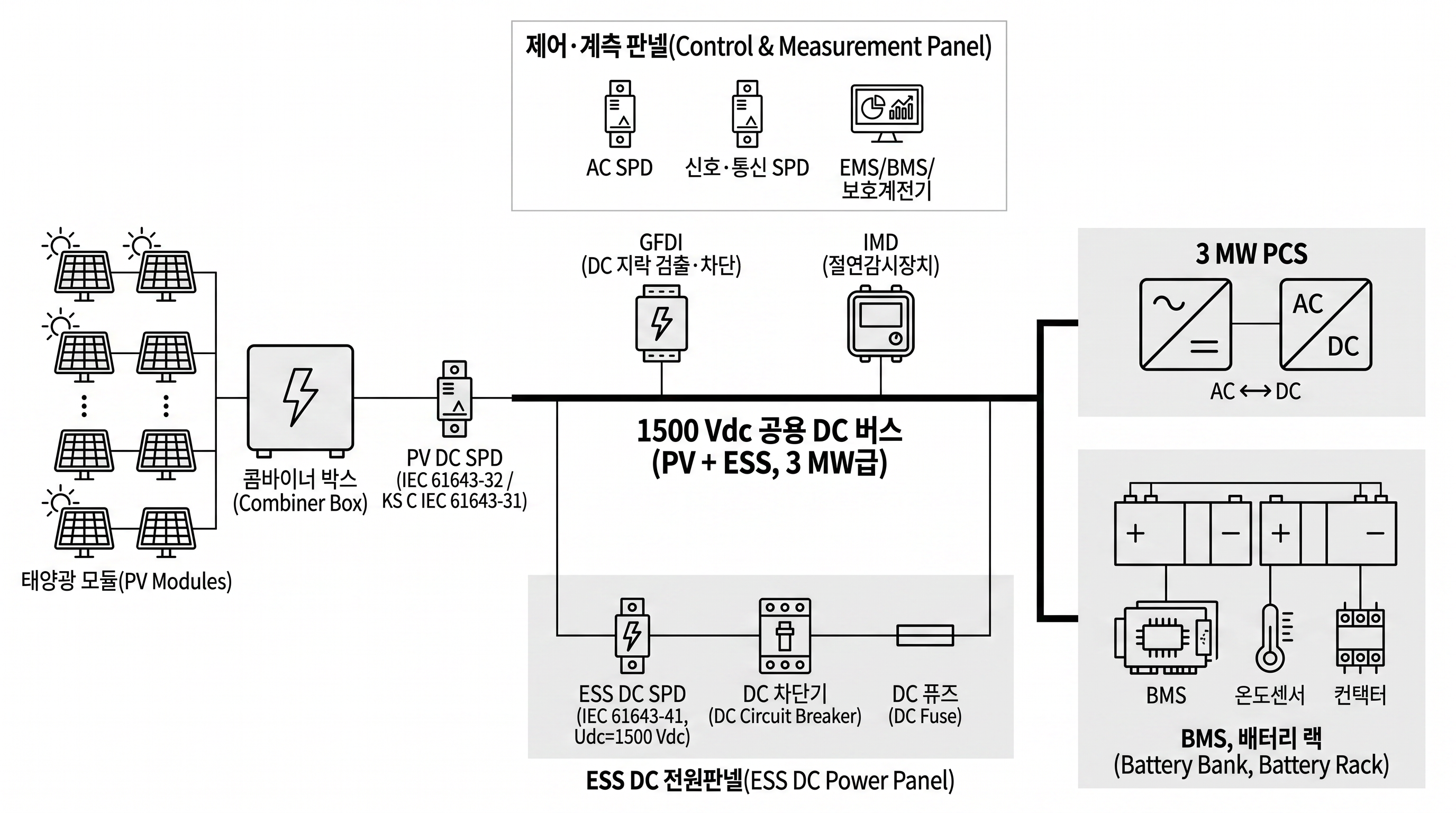

IE와 PE는 접지 목적이 근본적으로 다른 개념

IE와 PE는 접지 목적이 근본적으로 다른 개념으로, IE는 DC 계통의 노이즈 억제·차폐용 기능접지이고 PE는 AC 계통에서 인체와 기기를 보호하는 안전접지입니다.

​

IE (기능접지, DC 노이즈 억제)

IE는 통신 케이블의 실드 접지 등 DC 라인으로부터 신호선에 실리는 노이즈를 억제·차폐하여 계기(計器)의 안정을 목적으로 하는 접지입니다. 인버터나 서보모터 등에서 방출되는 방사성·전도성 노이즈를 억제하는 것이 주목적이며, 이는 감전보호가 아니라 기기 오작동 방지를 위한 기능성 접지에 해당합니다. 유사한 개념으로 FE(Functional Earth, 기능접지도체)가 있으며, 이는 통신설비의 노이즈 억제 목적으로 별도 구분되기도 합니다.

​

PE (보호접지, AC 인체·기기 보호)

PE(Protective Earth)는 AC 라인에서 기기와 인체의 안전을 주목적으로 하는 보호도체로, 전기기기 내부에서 절연이 파괴되거나 누전이 발생했을 때 누설전류가 인체를 거치지 않고 대지로 안전하게 흘러가도록 하는 통로 역할을 합니다. 정상 상태에서는 PE선에 전류가 거의 흐르지 않지만, 절연 파괴로 외함에 전압이 걸리는 사고가 발생하면 PE선을 통해 전류가 대지로 빠르게 흘러가고 누전차단기(ELCB/RCD)가 이를 감지해 즉시 전원을 차단합니다. 좁은 의미에서 PE는 AC 1극과 DC 1극 간의 상간접지(極接地)를 의미하며, DC 정전압 공급을 목적으로 하는 전원부에서 AC 1차측 전원부 터미널 단자 PE와 DC 2차측 GND 사이를 캐패시터로 바이패스 연결하는 방식으로 구현됩니다.

​

​

IE와 PE의 핵심 차이

실무적 구분 이유

IE와 PE를 구분하는 실질적인 이유는 인버터·서보모터의 방사성·전도성 노이즈가 PE를 통해 다른 안전접지 계통으로 전이되면 오히려 인체보호용 PE 계통에 잡음이 유입돼 감전보호 기능이 저하될 수 있기 때문입니다. 따라서 신호 그라운드(SG)와 프레임 그라운드(FG)를 구분하는 것과 마찬가지로, IE(DC 노이즈용)와 PE(AC 안전용)를 분리해 각 접지의 본래 기능을 유지하는 것이 권장됩니다.

​

Y캐패시터(Y-Cap)는 전원부에서 라인-접지 간에 설치해 공통모드(Common Mode) 노이즈를 필터링하는 EMC 안전 소자.

​

Y-Cap의 기본 정의와 명칭 유래

Y-Cap은 원래 "line-bypass capacitor"라는 뜻에서 유래했으며, 접지(ground)에서 각 라인으로 캐패시터를 연결한 배치 모양이 알파벳 Y자 형태를 이루기 때문에 붙여진 이름이라는 설이 널리 알려져 있습니다. X-Cap이 전원선과 전원선 사이(line-to-line)에 설치돼 차동모드(Differential Mode) 잡음을 제거하는 반대편에, Y-Cap은 전원선과 접지선 사이(line-to-ground)에 설치돼 공통모드 잡음을 제거하는 역할을 담당합니다.

​

핵심 동작 원리

공통모드 노이즈는 신호라인과 접지 사이에 노이즈원이 존재해 두 신호라인에 동시에 전달되는 잡음으로, 변압기를 거쳐 1차측의 노멀모드 노이즈가 2차측으로 넘어가면 공통모드 노이즈로 변환되는 특성이 있습니다. Y-Cap은 프레임 그라운드(FG)를 기준으로 이러한 고주파 공통모드 잡음에 대해 저임피던스 경로를 제공하는 저역통과필터(Low Pass Filter) 역할을 수행해, 고주파 성분을 대지로 우회시켜 감쇄시킵니다.

​

안전 및 규격 관점의 역할

Y-Cap이 활선(L, N)과 접지(G) 사이에 위치한다는 특성 때문에 일반 커패시터와 달리 감전·화재 방지 목적의 안전 규격(IEC 60384-14)을 충족해야 하는 "안전 커패시터"로 분류됩니다. 절연 등급에 따라 Y1(8000V 임펄스 내압, 절연내압 4000V, 3상용)과 Y2(5000V 임펄스 내압, 절연내압 1500V, 단상 220V용)로 구분되며, 의료기기 등에서 환자보호수단(1x MOPP) 요건을 만족시키기 위해서는 Y2 이상의 캐패시터가 요구됩니다. IEC 60384-14 규격을 만족하는 Y1 또는 Y2 캐패시터는 그 자체로 1개의 절연보호수단(하나의 절연 등급)으로 간주될 만큼 안전성이 검증된 부품입니다.

​

서지·낙뢰 방호 관점의 중요성

Y-Cap이 없으면 EMS(전자기 내성) 시험에서 낙뢰, 정전기(ESD), EFT(고속 과도현상) 등의 노이즈가 회로에 그대로 유입되는 문제가 발생합니다. 즉 Y-Cap은 절연변압기의 전기적 분리 기능을 유지하면서도, 고주파 서지·노이즈만 선택적으로 대지로 빠져나가게 하는 "안전한 우회로" 역할을 하여, 앞서 설명한 IE-PE 절연 구조에서 절연은 유지하되 노이즈만 배출시키는 균형을 이루는 핵심 부품입니다.
